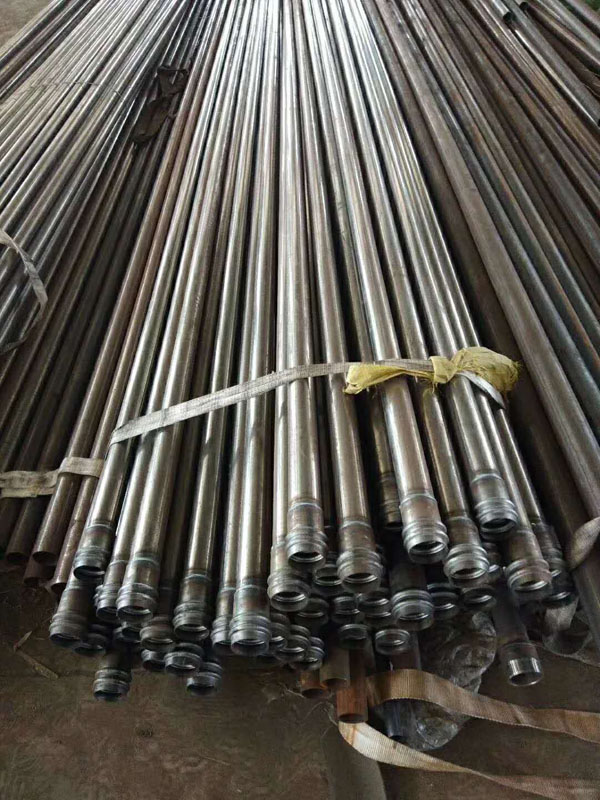

聲測管安裝

a)鋼管的套接；b)波紋管的套接
1-鋼筋；2-聲測管；3-套接管；4-箍筋；5-密封膠布

埋置布置
布置聲測管的埋置數量及其在樁的橫截面卜的布局應考慮檢測的控制面積。通常有如圖7所示的布置方式，圖中的陰影區為檢測的控制面積。
一般樁徑不大于0.8m時，沿直徑布置兩根；樁徑大于0.8m且不大于1.6m時，布置3根，呈等邊三角形；樁徑大于1.6m時，布置4根，呈正方形。

聲測管超聲波檢測

聲測管安裝好之后，按照超聲波換能器通道在樁體中的不同的布置方式，超聲波透射法基樁檢測主要有三種方法
：
（一）樁內跨孔透射法
此法是一種較成熟可靠的方法，是超聲波透射法檢測樁身質量的最主要形式，其方法是在樁內預埋兩根或兩根以上的聲測管，在管中注滿清水，把發射、接收換能器分別置于兩管道中。檢測時超聲波由發射換能器出發穿透兩管間混凝土后被接收換能器接收，實際有效檢測范圍為聲波脈沖從發射換能器到接收換能器所掃過的面積。根據不同的情況，采用一種或多種測試方法，采集聲學參數，根據波形的變化，來判定樁身混凝土強度，判斷樁身混凝土質量，跨孔法檢測根據兩換能器相對高程的變化，又可分為平測、斜測、交叉斜測、扇形掃描測等方式，在檢測時視實際需要靈活運用。

（二）樁內單孔透射法
在某些特殊情況下只有一個孔道可供檢測使用，例如在鉆孔取芯后，我們需進一步了解芯樣周?chē)�混凝土質量，作為鉆芯檢測的補充手段，這時可采用單孔檢測法，此時，換能器放置于一個孔中，換能器間用隔聲材料隔離（或采用專用的一發雙收換能器）。超聲波從發射換能器出發經耦合水進入孔壁混凝土表層，并沿混凝土表層滑行一段距離后，再經耦合水分別到達兩個接收換能器上，從而測出超聲波沿孔壁混凝土傳播時的各項聲學參數。需要注意的是，運用這一檢測方式時，必須運用信號分析技術，排除管中的影響干擾，當孔道中有鋼質套管時，由于鋼管影響超聲波在孔壁混凝土中的繞行，故不能用此法。

（三）樁外孔透射法
當樁的上部結構已施工或樁內沒有換能器通道時，可在樁外緊貼樁邊的土層中鉆一孔作為檢測通道，檢測時在樁頂面放置一發射功率較大的平面換能器，接收換能器從樁外孔中自上而下慢慢放下，超聲波沿樁身混凝土向下傳播，并穿過樁與孔之間的土層，通過孔中耦合水進入接收換能器，逐點測出透射超聲波的聲學參數，根據信號的變化情況大致判定樁身質量。由于超聲波在土中衰減很快，這種方法的可測樁長十分有限，且只能判斷夾層、斷樁、縮頸等。
